Защита бампера лада ларгус

цена:
цена по карте: 5550 руб.
Код товара: LS-ZB-PZLL
Категории: Тюнинг

Защита переднего и заднего бамперов для автомобиля Лада Ларгус.
  Цвет: НЕРЖавеющая легированная сталь
Искра- серебристое покрытие
01300301, 01300101, 01301101, 01301301
Инструкция по установке защиты переднего бампера на ларгус кросс

Инстркуция по установке «Декоративная защита картера одинарная Ø51 мм LADA LARGUS (нерж)»

Комплектующие:

A.      Болт М10х1,25х25 – 2шт.

B.      Гайка М 10х1,25 – 2шт.

C.       Шайба М10 – 6шт.

D.      Шайба гр d10 – 4шт.

E.      Гайка М 10 – 2шт.

F.       Закладные – 2шт.

G.      кронштейн крепления  – «маленький»

H.      кронштейн крепления  – «большой»

Для установки вам понадобиться:

·         Ключ гаечный 17 мм

·         Отвертка с наконечником Т15 «звездочка»

·         Отвертка с наконечником Т30 «звездочка»

·         Ключ гаечный 13 мм

·         Дрель

·         Сверло 10 мм.

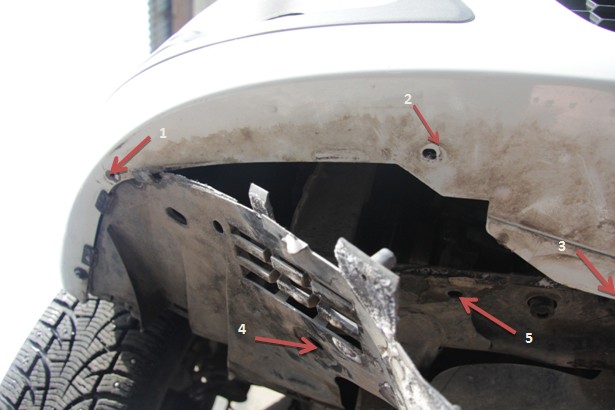

1.      Снять с автомобиля правый грязезащитный щиток бампера, выкрутив саморезы (1,2,3) отверткой с наконечником Т5 «звездочка» и удалив пластиковую заглушку (4) (рис.1)

2.      Просверлить в щитке бампера отверстие d=10 мм (рис.2), соосно с отверстием 5 (рис.1)
установка защиты переднего бампера

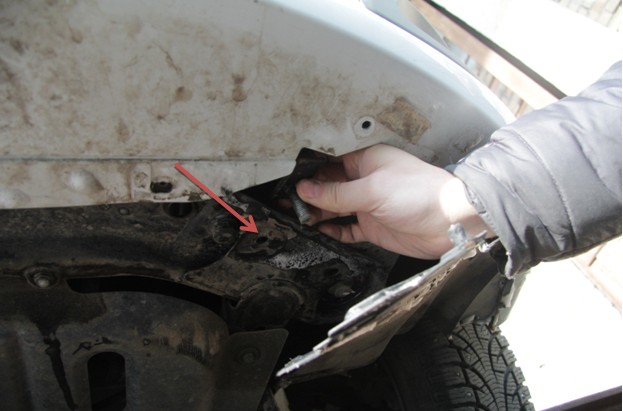

3. Установить закладную (F) в отверстие (5) (рис.1) шпилькой вниз (Рис.2).

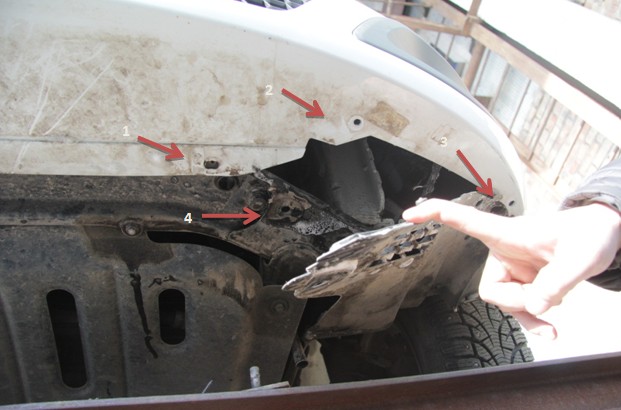

4.            Снять с автомобиля левый грязезащитный щиток бампера, выкрутив саморезы (1,2,3) (Рис.3) отверткой с наконечником Т5 «звездочка» и удалив пластиковую заглушку (4)

5. Установить закладную (F) в отверстие (4) (рис.3), шпилькой вниз (рис.4).

6. Установить грязезащитные щитки бампера, вкрутив саморезы 1,2 (рис.1) и 2,3 (рис.3) Установть пластмассовую заглушку в отверстие 4 (Рис.1)

7. Расположить декоративную защиту картера таким образом, чтобы кронштейн крепления G  – «маленький»  находился с левой, а кронштейн  H – «большой», с правой стороны автомобиля (Рис.6), и прикрутить к нержавеющей трубе в местах крепления H1 и G1 гаечным ключом 13 мм.

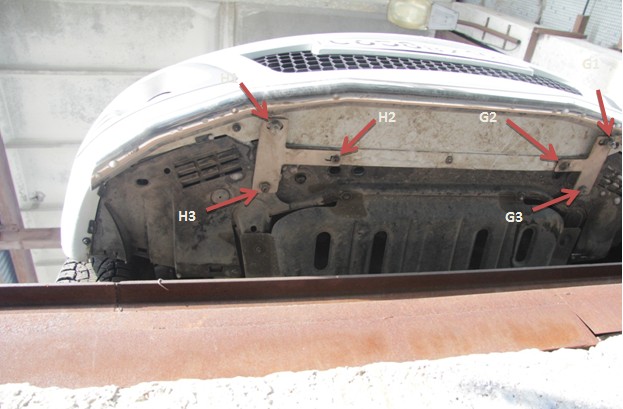

8. Установить «декоративную защиту картера» и закрепить кронштейны Н и G  (рис.7) в местах крепления H2 и G2 отверткой с наконечником Т5 звездочкой, и  H3 и G3 гаечным ключем на 17мм.




Инструкция по установке
«Защита заднего бампера угловая Ø51 мм LADA LARGUS (нерж)»

Для установки вам понадобиться:

·         Отвертка звездочка Т6

Защита Заднего бампера устанавливается зеркально с левой и правой стороны автомобиля.

1.       выкрутить саморезы 1,2 (Рис.1)

установка защиты заднего бампера лада ларгус
2.

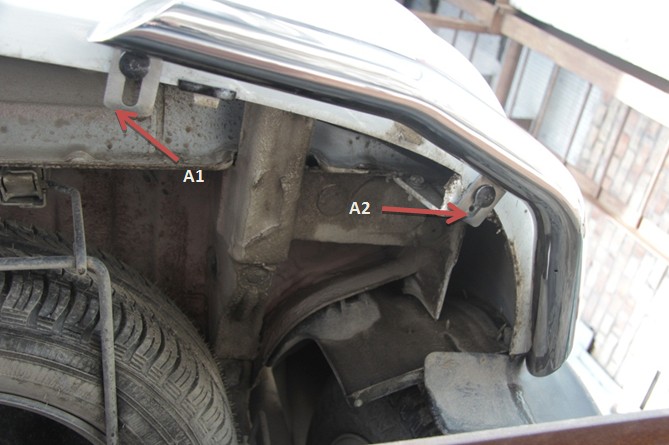

Установить защиту заднего бампера и прикрутить саморезы на штатные места (1,2) (рис.1), через кронштейны А1 и А2 (рис.2)


http://largus-shop.ru/dugi.pdf http://largus-shop.ru/largus-pt.pdf http://largus-shop.ru/largus-pt2.pdf http://largus-shop.ru/reilingi.jpg
вопросы и отзывы (65)
Владимир 23 ноября 2013 в 12:04
А полимерное покрытие какого цвета будет? Неплохо бы фото его приложить...
/ Админ / 28 ноября 2013 в 23:52
Полимерное черное, чуть попозже выложим фото и полимерных
Сергей 25 декабря 2013 в 09:42
Чистая декорация. Защита бампера ничтожная,- одна красота. Трубы отполированы качественно, но крепление защиты на штатные М6 болтики крепления самого бампера! Это при том что задние уголки рассчитаны на установку совместно с фаркопом у которого достаточно мощный кронштейн крепления к лонжеронам кузова. Почему не предусмотрено крепление к кронштейну фаркопа? Задние уголки кроме всего прочего у меня упираются в штатные(установленные ОД) задние брызговики. Передняя труба тоже крепится болтиком М6 крепления бампера и закладной шпилькой из сырого металла(при затяжке провернулась резьба на шпильке) в подрамник . Короче от травки , веточек, свежевыпавшего снежка может и сработает данная защита, но не дай бог ею упереться в бордюрный камень - загнете и защиту и бампер с кузовными деталями. Чисто декоративный прибамбас.
Артем ПТ ГРУПП 26 декабря 2013 в 10:32
Сергей, внимательно прочитали Ваш отзыв. Несколько комментариев:

1) Данные изделия, так и называются - Декоративная защита заднего/переднего бампера. От легких механических воздействий, кузов будет защищен. Если Вам, рассказывают сказки - о силовой защите бампера, которая предотвратит ЛЮБОЙ удар и спасет "жизнь" Вашему автомобилю, то спросите - почему же ценник такой низкий?

2) Более года производим данные элемент, не было ни одной претензии по данному вопросу (вырвало что-то). Поэтому, наводить шум раньше времени, думаю не целесообразно :)

3) Это же, сколько усилий нужно было приложить, чтобы сорвать резьбу? Может быть переусердствовали установщики? ;)
Сергей 26 декабря 2013 в 21:34
Артем. Слова "декоративный" я не видел в рекламе изделия. Про защиту от удара любой силы речь и не идет в моем отзыве. Шум я не навожу, а всего-лишь высказал свое мнение и оно будет я думаю не бесполезным для потенциальных покупателей,- будут знать заранее что покупают. Устанавливал сам и никаких особых усилий не прикладывал, а просто постарался затянуть надежно, чтобы ненароком на какой-нибудь яме сей девайс не попал мне самому же под колеса. И смею утверждать что метал из которого изготовлена шпилька закладного крепежа сырой, и ни в какое сравнение не идет с металлом того же болта которым крепится сама труба к кронштейну - болт хороший претензий по качеству к нему нет. Кстати и шаг резьбы разный на шпильке и болту( при сборке, кто будет собирать,- обратите внимание).
Артем ПТ ГРУПП 30 декабря 2013 в 10:54
Сергей, если Вы не уверены в крепежных болтах, можете их заменить на более надежные (на своё усмотрение), только незачем. Вы полностью правы - покупатель обязан знать все минус и плюсы продукции, для этого мы на форумах и присутствуем. Если у Вас возникнуть любые вопросы, обращайтесь к нам напрямую, мы дадим любую консультацию.
Yuriy78 12 января 2014 в 19:01
Здравствуйте. На задний бампер защита только угловая, или цельная бывает как на переднем? Спасибо.
/ Админ / 12 января 2014 в 21:56
Есть и цельная, добавили фото и прайс
Николай 17 апреля 2014 в 06:13
Когда будет черное полимерное покрытие.
/ Админ / 17 апреля 2014 в 20:08
Полимерного больше не будет, к сожалению.
Сергей 15 сентября 2014 в 14:00
Скажите, а защита переднего бампера Искра это тоже труба или что то другое?
/ Админ / 15 сентября 2014 в 14:42
Труба, только окрашенная.
Игорь 10 октября 2014 в 19:33
А за счет чего задняя цельная защита дороже передней?Метал толще?
/ Админ / 10 октября 2014 в 22:09
Другой производитель, другие цены.
Николай 13 ноября 2014 в 20:18
А какой примерно вес всего обвеса?
/ Админ / 13 ноября 2014 в 23:06
В пределах 10 кг. Передний весит килограмм 5. задний чуть меньше
Виталий 1 февраля 2015 в 11:41
Можно ли с цельной защитой заднего бампера установить фаркоп?
/ Админ / 1 февраля 2015 в 19:04
Не встанет с цельной, только с угловой
Виталий 1 февраля 2015 в 12:07
Можно ли поставить фаркоп с полной защитой заднего бампера
виталий 2 февраля 2015 в 11:40
А,когда будут угловые с нержавейки?
/ Админ / 2 февраля 2015 в 15:55
Сегодня-завтра
виталий 4 февраля 2015 в 18:56
а на собрата подойдёт рено сандеро и логан. Зарание спасибо.
/ Админ / 4 февраля 2015 в 19:11
Добрый день
На сандеро и логан нужны свои
bob 14 февраля 2015 в 10:17
здравствуйте! а переднюю защиту и заднюю угловую.можете отправить емс.
/ Админ / 14 февраля 2015 в 13:36
Можем, но емс берет по весу, а вес у железок большой. Выйдет дорого
Taleon 24 мая 2015 в 18:19
Цельная защита покрашена в цвет кузова?
Как крепится защита?Есть в наличии?
/ Админ / 24 мая 2015 в 23:09
Цельная из нержавейки, крепится также, как и угловая
Taleon 25 мая 2015 в 06:47
я про крашеную...
/ Админ / 25 мая 2015 в 19:51
Крашеная просто в цвет серебро (не платина ВАЗовская)
Taleon 25 мая 2015 в 22:54
Ok! Как она крепится?
/ Админ / 25 мая 2015 в 23:11
По тому же принципу, что и остальные, на фото выше виден замысел, в штатные места
Taleon 27 мая 2015 в 20:47
Тогда зачем на ней проступь? Если на неё встать,то она отвалится и бампер сломает!Или мы о разных защитах говорим?
/ Админ / 28 мая 2015 в 09:59
Предполагаем для красоты.
Только на боковые можно вставать.
Сергей 30 июля 2015 в 19:24
Здравствуйте! Есть ли угловая защита заднего бампера?
/ Админ / 30 июля 2015 в 21:50
есть
Максим 20 августа 2015 в 16:34
Здравствуйте! А сколько стоит задняя уголовная?
/ Админ / 20 августа 2015 в 22:14
Добрый день
5500-5400
Максим 24 августа 2015 в 16:59
Добрый день!Спасибо за ответ!
Юрий 8 ноября 2015 в 11:19
Добрый день! Скажите если стоят на переднем бампере стоят клыки основа, защиту бампера труба можно поставить?
/ Админ / 8 ноября 2015 в 14:13
Добрый день
К сожалению, нет
петр 28 декабря 2015 в 22:50
вопрос Существуют ли просто усиленный передний бампер на ларгус.
/ Админ / 29 декабря 2015 в 11:26
Добрый вечер
Нет
Александр 15 февраля 2016 в 19:52
Не мешает ли левый угол задней угловой защиты бампера работе выхлопной трубы? Или выхлоп будет идти прямо в него?
/ Админ / 16 февраля 2016 в 00:19
Не мешает, места хватит и насадку на выхлопную трубу поставить
Макс 24 февраля 2016 в 17:39
Добрый день!Задняя труба Беркут,такого же диаметра,как и передняя ПТ групп?И ещё вопрос,она хромированная?За ранее спасибо спасибо за ответ!
/ Админ / 24 февраля 2016 в 20:28
Добрый день
Нет. 42 у беркута. У ПТ 51ый. Она полированная нерж
Макс 26 февраля 2016 в 21:14
Жаль,хотел заказать(((!
Макс 26 февраля 2016 в 21:18
Спасибо за ответ!Придётся заказывать угловые!А так хотелось полный круг!Жаль((((
Артём 26 февраля 2016 в 23:23
Добрый вечер.передняя и задняя угловая защита пт-групп и боковая одного производителя?
/ Админ / 27 февраля 2016 в 11:17
Перед зад одного точного. Боковые защиты есть разные - есть и ПТ групп (с площадкой и просто нерж трубы)
Владимир 22 апреля 2016 в 06:15
Здравствуйте. Из вышесказанного понял, что диаметры передних и задних труб разные ?
/ Админ / 22 апреля 2016 в 12:41
добрый день
Если вы берете угловую защиту пт групп и переднюю цельную пт групп - будет одинаковый
Владимир 23 апреля 2016 в 05:20
Здравствуйте. Про переднюю защиту более менее ясно. Металл, диаметр указаны. Про угловые, с проступью и Беркут нет. Установка переднего описана, с фото, Но не до полного завершения. Как то скромненько. Дополнительной информации ни с фото, ни видео в поисковиках не нашел. Что не скажешь про видео установки защиты порогов. Любой Ботаник разберется. Да, еще. В креплении передней защиты даже болтов с гайками недоложили.
/ Админ / 23 апреля 2016 в 11:24
у пт у всех 51 диаметр.
защиты бамперов ставятся не сложнее порогов.
недокомплектовка болтами у пт случается редко - пишите нам на почту с фото. они решают вопрос.
Владимир 25 мая 2016 в 21:52
То что это чисто декорация понимаешь когда распакуешь и начнешь устанавливать. Инструкция по установке полнейшая чушь. Закладная при затяжке прокручивает, цепляться не за что. Второй болт не подлезешь, чтобы удержать. = Отверстие на 10 просверлить на месте вывернутого самореза и установить закладную, не прокручивает, есть во что упираться. На второй болт пришлось наварить пруток, для упора, иначе прокручивает и к головке ни с каким ключом не подлезть. Закрепить трубу. Болты подбирать. Не докладывают. Красиво. Но защитит только от кустиков. АДМИНИСТРАТОРУ. Предыдущий комментирующий прав - Не указано, что защита чисто декоративная. =
/ Админ / 26 мая 2016 в 00:02
Передали ваш комментарий производителю. По браку и прокручиванию до доработок все это как брак меняется
евгений..псков 26 мая 2016 в 00:16
там написано где инструкция по установке..начинается со слов ДЕКОРАТИВНАЯ защита...я тоже сначала не понял.. а так все правильно..
Владимир 26 мая 2016 в 06:55
Брака нет. Доработать второй болт от прокручивания и видеоинструкцию толковую, как на защиту порогов.
/ Админ / 26 мая 2016 в 10:58
Хорошо, думаю, пт групп выпустят видео. Спасибо за комментарий
Владимир 26 мая 2016 в 17:30
Устанавливал сегодня защиту заднего бампера Беркут. Ничего сложного. Отвернуть 4 самореза, установить защиту, саморезы на место. Вот здесь и началось. Кронштейны крепления приварены, а по месту не подходят, по 0.5 - 1 см. Вроде должны по лекалам приваривать. Сидел и подгонял отверстия напильником. Ох как я вспоминал этого сварщика. Слышно было по всем гаражам. И страшное желание засунуть ему этот бампер в .............
/ Админ / 26 мая 2016 в 23:15
Добрый день
Приносим извинения за беркут, отзыв ваш им передали
Если не поставили - можете вернуть с пересылкой за их счет
евгений.псков 29 мая 2016 в 23:33
день добрый...я добавлю тут про трубу - которая защита бампера от пт групп. Ну вот у меня кросс..при установки у меня не сошлись отверстия обоих кронштейнов с отверстиями где крепится к саморезу под звездочку..разница около 5-6 см..днища чтоли у нас разные..так вот..пришлось делать закладные из листа металла...вырезал кусочки и прикрутил один под звездочку..а другой к кронштейну..(типа соединения)и получилось нормуль..конечно можно и на одном родном болте(закладной) прикрутить и оставить.вроде держит..но если положено везде прикрутить..то у меня такой гемор...по родной инструкции все совпадает..но там не кросс видимо.. у меня так не вышло..жаль что фото тут нельзя выложить..понятнее было бы..админу скину на почту..пусть думают как дорабатывать..
p.s. написано что клиренс не уменьшает..но везде где обвес( у меня он по кругу) на диаметр этой трубы и занизился....А так все смотрится суперррр..
/ Админ / 30 мая 2016 в 12:52
Фото получили, производителю передали
Про клиренс - замеряется он по самой больше-свисающей части, у вас у днища выступы ниже, чем у обвеса. Геометрическую проходимость нарушает, тут да
евгений 30 мая 2016 в 17:35
с производителем разобрались..все ок.инструкции не было..вот и на самодеятельничал. там есть отличие, на ваших фото по установке элипсными отверстиями к бамперу...а в моем случае нужно в зад машины.. поэтому и не сошлось...переделал...теперь еще лучше стало...спасибо..
/ Админ / 30 мая 2016 в 21:34
Не за что! Рады помочь
